BiGHTY Bi-Metall DBS

Die Dünnblechschrauben von HSI werden in der Solarindustrie, im Hallenbau sowie in Unternehmen mit Fokus auf die Montage von Trapezblechen / Sandwichpaneelen im Bereich Dach und Fassade verwendet. Die Schrauben zeichnen sich durch eine Kombination von rostfreiem Edelstahl A2 und einer verschweißten Spitze aus gehärtetem Kohlenstoffstahl aus.

Hinweis: Enthält eine Dichtscheibe aus EPDM sowie einen Sechskantkopf mit der Schlüsselweite 8.

Eigenschaften

Bi-Metallschraube
Hohe Korrosionsbeständigkeit der Schraube
Spanfreies Aufsetzen der Dichtung
Keine störenden Bohrspäne zwischen Bauteil und Dichtung
Maximale Bohrleistung: Aluminium bis 1,2 mm; Bleche bis 1,25 mm
Klemmstärke 1 mm, max. 20 mm

Material

Schraube: nichtrostender Stahl (1.4301) - EN 10088
Scheibe: nichtrostender Stahl (1.4301) - EN10088 mit EPDM Dichtring

Einsatzbereiche

Befestigung von Stahlprofilblech an Aluminium
Befestigung von Stahlprofilblech an Stahlblech
Befestigung von Aluminium an Stahlblech
Befestigung von Aluminium an Aluminium

Empfohlenes Anzugsdrehmoment

Bei Stahlprofilblech ab 0,5 bis 1,25 mm = ca. 3 Nm (von 0,5 bis 0,8 mm Materialstärke = ca. 1 Nm)
Bei Aluminium ab 0,5 bis 1,5 mm = ca. 1 Nm (von 0,5 bis 0,8 mm Materialstärke = ca. 0,5 Nm)

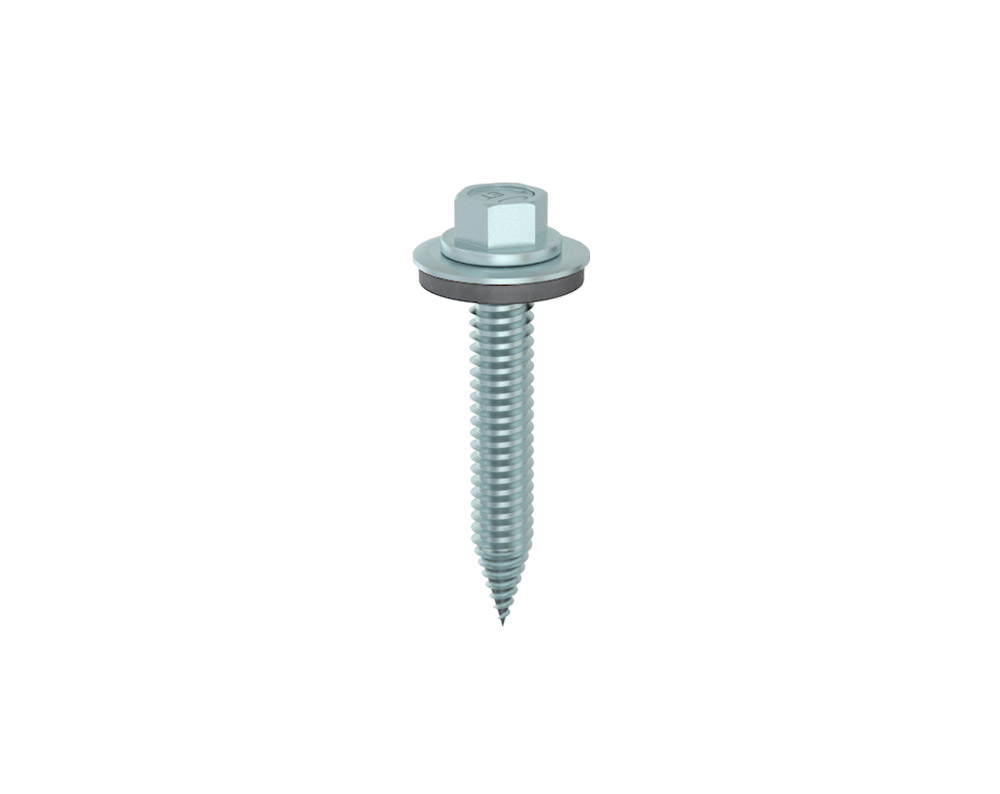

Achtung: keine rote Spitze, nur zur Veranschaulichung

Artikeltabelle

Produktbezeichnung	Art.-Nr.	Abmessung	Schlüsselweite	Ø Dichtscheibe	Klemmstärke	Inhalt	VPE
BiGHTY Bi-Metall DBS	043210	4,5 x 25 mm	SW8	14 mm	1-8 mm	1	200
BiGHTY Bi-Metall DBS	043220	6,0 x 25 mm	SW8	16 mm	1-8 mm	1	200
BiGHTY Bi-Metall DBS	043230	6,0 x 38 mm	SW8	16 mm	1-20 mm	1	200
BiGHTY Bi-Metall DBS, magaziniert	048210	6,0 x 25 mm	SW8	12 mm	1-8 mm	1	200
